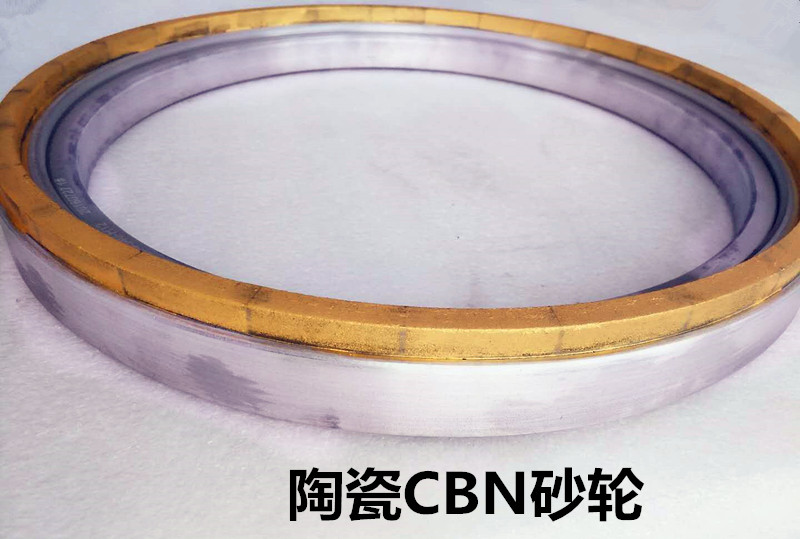

陶瓷CBN砂輪的特性

人氣：52發表時間：2018-07-31【大中小】

   陶瓷結合劑CBN磨具是實現高速、高效、高精磨削的首選高性能磨具產品。已在汽車液壓頂桿、凸輪軸、曲軸、油泵油嘴、機床部件、軸承、刀具等許多加工用途取得了很好的磨削應用效果，制備技術可以滿足各種規格工件需要，使用線速度可達到160m/s。
    陶瓷CBN砂輪磨料粒度選擇
      磨料粒度一般根據被加工工件的表面粗糙度和加工效率的要求確定超硬磨料粒度，同時還要考慮結合劑結合能力的影響、磨削方式影響（如磨平面、端面、外圓、內孔等）。
      磨料粒度與加工表面粗糙度的關系如下表：

粒度號	表面粗糙度 Ra/μm
70/80~100/120	1.6~0.8
100/120~170/200	0.8~0.2
170/200~230/270	0.4~0.2

不同磨削工序的磨具推薦選擇的粒度號如下表：

粗磨	70/80~120/140
半精磨	120/140~200/230
精磨細 磨	200/230~M22/36
研磨拋光	M22/36以細

      ※粒度范圍，通常陶瓷結合劑（V）選100/120~200/230的粒度。
    陶瓷CBN砂輪對磨床的要求
      陶瓷CBN砂輪對磨床有較高的要求。磨床應具有高的剛性，良好的抗震性，熱穩定性，較高的砂輪主軸精度和回轉速度，主軸軸向竄動小于3μm,徑向跳動小于5μm,進給均勻準確,最小進給量小于2μm/次。
    陶瓷CBN砂輪磨具的修整
      陶瓷CBN砂輪不需經常修整，但在初始安裝和使用磨鈍后需要進行整形和修銳。陶瓷CBN砂輪整形和修銳同時進行，多顆粒金剛石滾輪特別適用于陶瓷CBN砂輪的修整。
      ★規格尺寸

外徑D	環寬X	外徑D	環寬X	外徑D	環寬X	外徑D	環寬X	厚度T	孔徑H
200	5、10	300	5、10	450	5、10	750	5、10	10~50	50~305
230	10	350	5、7、10	500	5、10	900	5、10
250	5、10	400	5、10	600	5、10	1065	5、10
T、H、E、I、U可根據客戶要求加工
